Uma linha de secagem operando a 90 m3/min de ar pode perder cerca de 10% de sua eficiência de aquecimento quando o espaçamento das aletas em um tubo do pré-aquecedor de ar é muito apertado. Na maioria das vezes, o verdadeiro problema não é o aquecedor em si, mas a incompatibilidade entre o design do tubo e as condições reais do ar. É por isso que selecionar um tubo pré-aquecedor de ar significa equilibrar a temperatura do material, a densidade de watts e a geometria das aletas antes da instalação, e não após a ocorrência de uma falha.
O que é um tubo pré-aquecedor de ar?
Um tubo pré-aquecedor de ar é um componente de troca de calor que aumenta a temperatura do ar que flui através de um duto, forno ou câmara de secagem. Em sistemas de caldeiras, os pré-aquecedores tubulares recuperam o calor dos gases de combustão. Em equipamentos de aquecimento elétrico, o tubo é um aquecedor de resistência fechado com revestimento metálico, isolamento de óxido de magnésio e, na maioria das aplicações de ar, aletas para aumentar a superfície de transferência de calor. O fio de resistência é enrolado helicoidalmente e embalado com MgO, que transfere calor enquanto isola eletricamente a bainha. A bainha é soldada e enrolada até um diâmetro final, normalmente de 6,5 mm a 12,5 mm. Este artigo se concentra na versão com aquecimento elétrico porque é aquela que os engenheiros de processo especificam com mais frequência como componente de projeto.
Tipos comuns de tubos pré-aquecedores de ar
Os tubos do pré-aquecedor de ar padrão estão disponíveis em configurações retas, em formato de U, em formato de W e em formato de O.
Configurações retas, em forma de U e em forma de W
Um tubo reto é a forma mais simples e se adapta a instalações onde o comprimento aquecido corresponde à profundidade do duto. Um tubo em forma de U retorna para dentro de si, o que permite que um duto curto acomode um longo comprimento de aquecimento efetivo. Os tubos em forma de W adicionam outra curvatura, proporcionando uma superfície ainda mais ativa dentro de um espaço compacto. Na prática, o formato em U é um bom padrão para fornos de convecção forçada porque mantém os terminais de conexão do mesmo lado, simplificando a fiação. Por exemplo, um Tubo de aquecimento de ar com aletas em forma de U geralmente é especificado quando a altura do duto é limitada, mas a potência necessária é alta.
Fabricantes e fornecedores de tubos de aquecimento com aletas em forma de U personalizados Xinghua Yading Electric Heating Element Co., Ltd. é um fabricante de tubos de aquecimento com aletas em forma de U OEM/ODM personalizados na China e fabricantes de tubos de aquecimento com aletas em forma de U na China. Ver Produto → Tubos com aletas vs. tubos lisos
Tubos lisos são mais fáceis de limpar e aceitáveis em sistemas de circulação de baixa potência. Os tubos aletados são a escolha padrão para pré-aquecedores de ar porque multiplicam a área de transferência de calor. O fator de aleta, que é a razão entre a área de superfície aletada e a área do tubo descoberto, normalmente varia de 2 a 4. No aquecimento elétrico de ar, um fator de aleta mais alto permite que a mesma potência seja fornecida com uma carga superficial mais baixa, o que reduz o risco de incrustação de óxido e prolonga a vida útil do tubo. Contudo, os tubos lisos não devem ser ignorados: em equipamentos de salas limpas ou onde é necessária esterilização frequente, a ausência de aletas pode tornar a manutenção consideravelmente mais simples.
Seleção de materiais: a primeira decisão que afeta a vida útil do tubo
A primeira etapa de seleção é o material da bainha. O material determina a temperatura máxima de operação contínua, a tolerância à corrosão e a vida útil prática do tubo. A tabela abaixo compara os materiais mais comuns para tubos de pré-aquecedores elétricos de ar.
| Materiais | Temperatura máxima contínua | Resistência à corrosão | Aplicação típica |
|---|---|---|---|
| Aço inoxidável 304 | 750ºC | Bom em ar seco | Aquecedores de dutos gerais |
| Aço inoxidável 321 | 800°C | Melhor resistência à incrustação | Fornos e linhas de secagem |
| Liga 800 | 815°C | Boa oxidação e resistência moderada a ácidos | Pré-aquecedores com risco de condensação |
| Liga 840 | 900°C | Estabilidade superior em altas temperaturas | Aquecimento de ar industrial de alto desempenho |
Seleção baseada na temperatura
A temperatura máxima da bainha deve ficar abaixo do ponto de oxidação do material. Para operação contínua, o aço inoxidável 304 é adequado abaixo de 750°C. Quando a temperatura do ar de saída exceder esse nível, mude para 321 ou Liga 800. A Liga 840 é usada quando a própria superfície do tubo se aproxima de 900°C, por exemplo, em projetos de alta densidade de potência ou quando a velocidade do ar é baixa.
Preocupações com corrosão e condensação
Em pré-aquecedores de ar, a corrosão do ponto de orvalho pode ocorrer quando a temperatura da superfície do tubo cai abaixo do ponto de orvalho do gás circundante. Mesmo em um duto aquecido eletricamente, as condições de inicialização a frio podem criar condensação na superfície do aço inoxidável. Cloretos e sulfatos no ar da oficina atacam a bainha. Para ambientes com umidade conhecida, um revestimento Alloy 800 e um limite de densidade de baixa potência proporcionam uma margem adicional de segurança.
Densidade de Watt e seu impacto prático
A densidade de watts é a potência dividida pela área de superfície aquecida, geralmente expressa em W/cm2. É o número mais útil para prever a temperatura da superfície do tubo. Na mesma potência, um tubo com aletas tem uma densidade de watts menor do que um tubo liso porque a área da aleta é maior, então a bainha funciona mais fria. Em aplicações de ar forçado com velocidade de duto de 3 m/s ou mais, uma faixa inicial de 3 a 5 W/cm2 é segura para aço inoxidável. Se o fluxo de ar for irregular ou o duto for subdimensionado, o valor efetivo pode dobrar em algumas zonas, razão pela qual muitos engenheiros permanecem abaixo de 3 W/cm2 até que o padrão real de fluxo seja verificado. Para um aquecedor de 10 kW com 2.000 cm2 de área aletada, a densidade de watts é de 5 W/cm2. Se o mesmo aquecedor for avaliado na área do tubo descoberto, o número pode parecer muito maior, portanto sempre confirme qual área o fabricante cita.
Antes de finalizar o projeto, compare a potência calculada com o fluxo de massa de ar e o aumento de temperatura usando Q = m * cp * dT. Uma vez conhecida a potência necessária, ajuste o comprimento do tubo e a geometria das aletas para manter a densidade de watts dentro da faixa segura. Uma explicação detalhada dessa relação está disponível no artigo sobre densidade de watts em elementos de aquecimento elétrico .
Tubos com aletas: mais superfície, menos superaquecimento

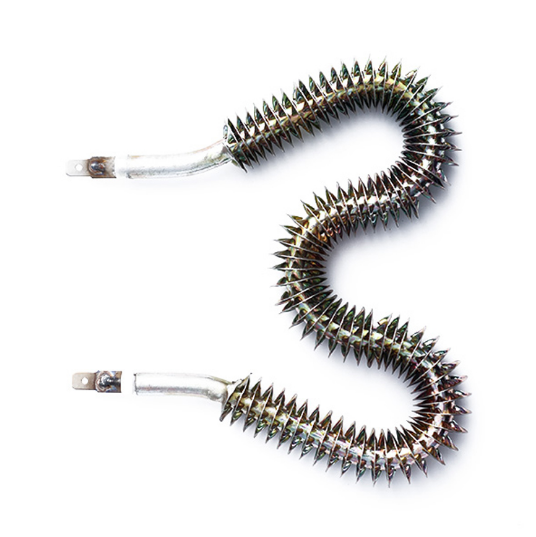

As aletas alteram o desempenho de um tubo pré-aquecedor de ar em um duto. Sem aletas, o coeficiente de transferência de calor externo do ar é baixo, de modo que a temperatura da superfície do tubo aumenta rapidamente e o fio de aquecimento interno fica mais quente do que o necessário. Com aletas, o mesmo tubo rejeita mais calor para o fluxo de ar e a eficiência geral melhora visivelmente. A desvantagem é a queda de pressão: um espaçamento menor entre as aletas cria mais área de superfície, mas também mais resistência, de modo que o ventilador deve trabalhar mais. Para ar empoeirado ou fibroso, um passo de aleta mais amplo é mais seguro, mesmo que o desempenho térmico seja ligeiramente inferior. A altura, a espessura e o passo da aleta definem o fator da aleta. Uma altura de aleta comum é de 6 a 15 mm, espessura de 0,3 a 0,5 mm e passo de 3 a 6 mm. Quando a demanda é alta, um Tubo de aquecimento com aletas em forma de W dá mais superfície na mesma pegada. Em dutos circulares, um Tubo de aquecimento com aletas em forma de O foi projetado para seguir a seção transversal e reduzir zonas mortas próximas à parede do duto.
Fabricantes e fornecedores de tubos de aquecimento com aletas em forma de O personalizados Xinghua Yading Electric Heating Element Co., Ltd. é um fabricante de tubos de aquecimento com aletas em forma de O OEM/ODM personalizados na China e fabricantes de tubos com aletas em forma de O na China. Ver Produto →
Fabricantes e fornecedores de tubos de aquecimento com aletas em forma de W personalizados Xinghua Yading Electric Heating Element Co., Ltd. é um fabricante de tubos de aquecimento com aletas em forma de W OEM/ODM personalizados na China e fabricantes de tubos de aquecimento com aletas em forma de W na China. Ver Produto → Selecionando um tubo pré-aquecedor de ar: uma lista de verificação passo a passo
Uma lista de verificação estruturada evita os erros típicos em novas instalações: densidade de potência superdimensionada, material errado ou área de aleta insuficiente. Use a sequência a seguir ao especificar um tubo do pré-aquecedor de ar.
- Defina o fluxo de massa de ar, a temperatura de entrada e a temperatura de saída necessária. Calcule a potência total necessária.
- Escolha uma densidade alvo de watts. Para velocidades de duto acima de 3 m/s, 3–5 W/cm2 é um ponto de partida razoável; diminua o valor se o fluxo de ar for variável.
- Selecione o material da bainha de acordo com a temperatura máxima esperada da superfície do tubo e qualquer risco de corrosão no ambiente.
- Decida entre tubos lisos e com aletas. Os tubos com aletas são preferidos, a menos que a limpeza seja a principal prioridade.
- Confirme a direção de montagem, os raios de curvatura, a posição do termopar e as conexões elétricas com o fabricante antes da produção.
Para obter mais orientações sobre como melhorar o sistema geral, leia sobre como melhorar a eficiência energética de sistemas de aquecimento de ar industrial com tubos de aquecimento de ar eficientes .
Falhas Comuns e Prevenção
Mesmo um tubo bem especificado pode falhar se as condições instaladas diferirem do projeto. As falhas mais comuns são superaquecimento, quebra de isolamento e danos mecânicos às aletas.
- Queima de superaquecimento: isso aparece como uma área descolorida visível na bainha. Geralmente vem de uma densidade de watts muito alta para a vazão real ou de uma falha no ventilador. Verifique a direção e a velocidade do fluxo de ar e adicione um interruptor de fluxo.
- Falha de isolamento: isso aparece como corrente de fuga quando o óxido de magnésio absorve umidade, geralmente após um desligamento a frio. Deixe o tubo esfriar gradualmente e mantenha o compartimento do terminal seco.
- Danos nas barbatanas: aletas dobradas ou ausentes aumentam a temperatura local e reduzem a transferência de calor. Proteja o aquecedor durante o manuseio e manutenção e limpe os depósitos de poeira sem usar ferramentas afiadas.
A proteção térmica não é opcional. Um termostato básico de limite máximo ou um intertravamento de fluxo de ar podem evitar a maioria das falhas de queima. Para práticas de segurança adicionais, revise o regras essenciais de segurança para serpentinas de aquecimento e suas conexões .
Conclusão
A escolha de um tubo pré-aquecedor de ar é uma decisão de engenharia que depende de quatro números: temperatura do ar de saída, espaço disponível, velocidade do ar e densidade de watts. Quando todos os quatro são conhecidos, o material e a geometria das aletas tornam-se simples. Quando um deles é ignorado, o tubo provavelmente falhará antes da vida útil esperada. Em um sistema de aquecimento industrial, algumas horas de revisão do projeto na fase de especificação são sempre mais baratas do que um desligamento causado por um aquecedor subdimensionado ou incompatível.
